恒控全自动点胶机控制系统

全自动点胶机控制系统 CAD导图手柄编程

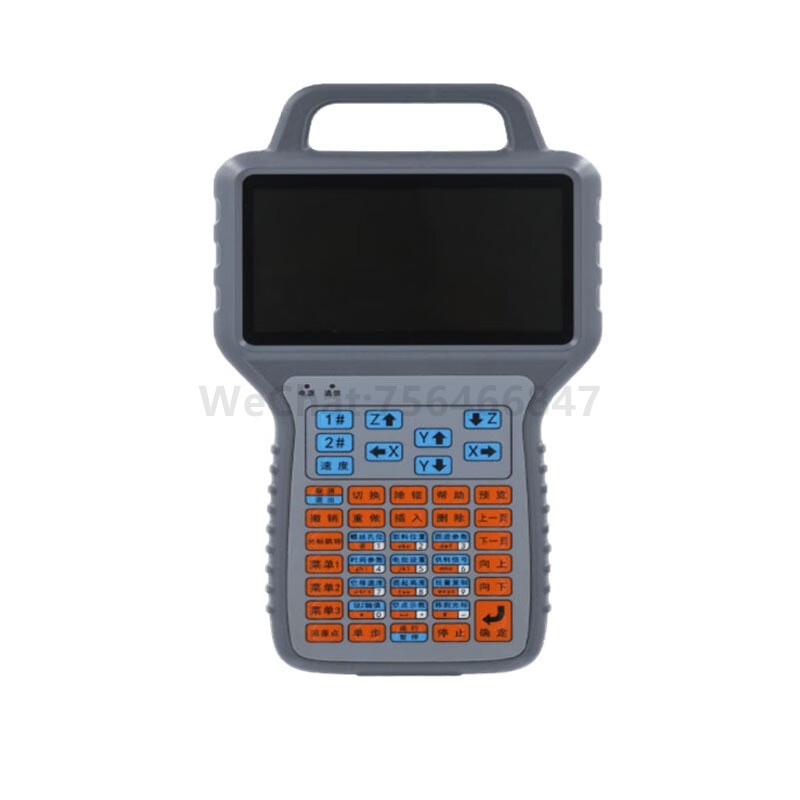

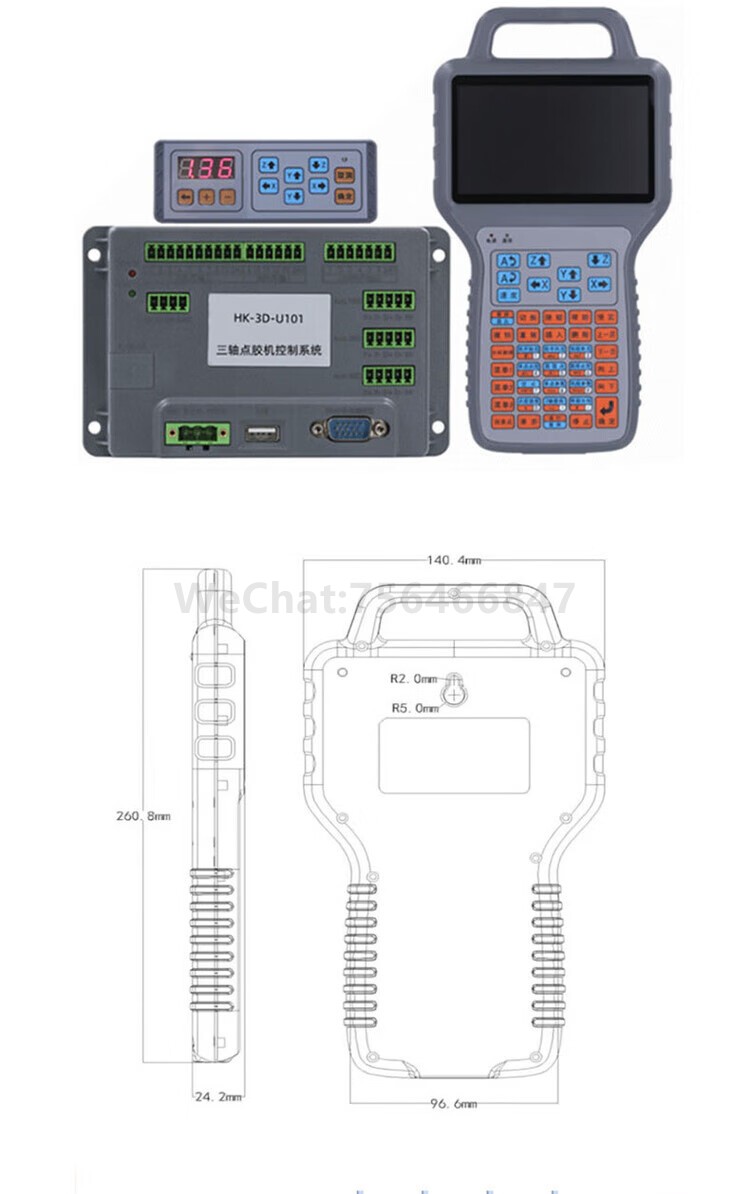

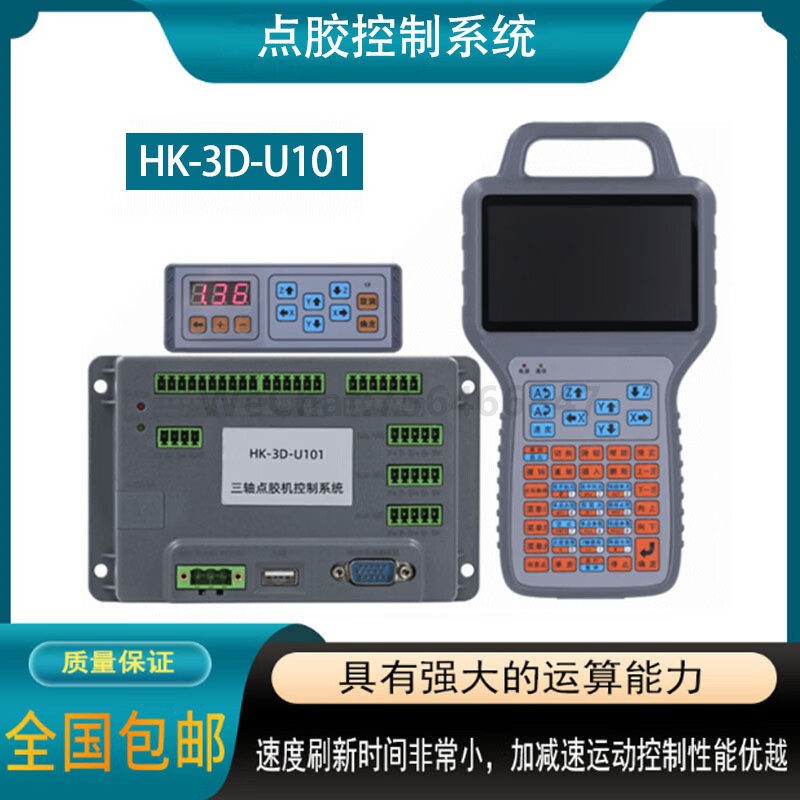

恒控三轴点胶运动控制系统具有3个电机控制轴，可支持龙门式三轴自动点胶运动控制，基本满足了现有的龙门式自动点胶控制方式的需要。使用的手持编程器采用480 * 272 像素的1600万色真彩色5寸液晶显示屏，使编程菜单内容更丰富。主板与手持编程器之间使用工业现场总线通信连接，速率更高、抗干扰性更强。手持编程器可以存储点胶加工文件、系统配置文件，在多台设备使用中可用手持编程器相互复制点胶加工文件或系统配置文件（也可使用U盘复制）。采用ARM+DSP控制方案，具有强大的运算能力，速度刷新时间非常小，运动控制加减速性能优越，可支持高精度高速三维直线、三维空间圆弧运动。运动控制主板具有32M存储空间，可存储150个点胶加工文件，每个文件可存储1900个点胶加工编程点，可支持在没有手持编程器连接下工作，点胶加工文件可用数码管加按键方式选择。盒恒控运动控制卡套装
加微信 756466847 了解更多

深圳市捷通泰科技有限公司是一家专业的恒控全自动点胶机控制系统生产厂家，提供恒控全自动点胶机控制系统销售，恒控全自动点胶机控制系统批发。深圳市捷通泰科技有限公司在品质、产量、性价比方面一直有良好的口碑，服务热线：周先生/13410974163。






功能特点

1、丰富的运动指令和辅助指令集　方便友好的文件教导和编辑功能，并提供了批量修改、阵列复制、图形平移、图形缩放、自动圆角等多种高级编辑功能；

2、拐角处理可以设定速度与路径吻合度的优先级，实现拐的平滑过渡；

3、DXF文件转换功能，可将CAD做好的点胶路径图导出DXF文件转成点胶文件；

4、对编程点的编辑可有10次的“撤销”、“重做”，有效防止误操作；

5、点胶参数设置以编程点的方式设置，可实现在同一个点胶加工过程中不同区域有不同的点胶参数设置；

6、在回原点动作时，各轴回到原点后X、Y、Z三个轴同时进行原点捕获动作；

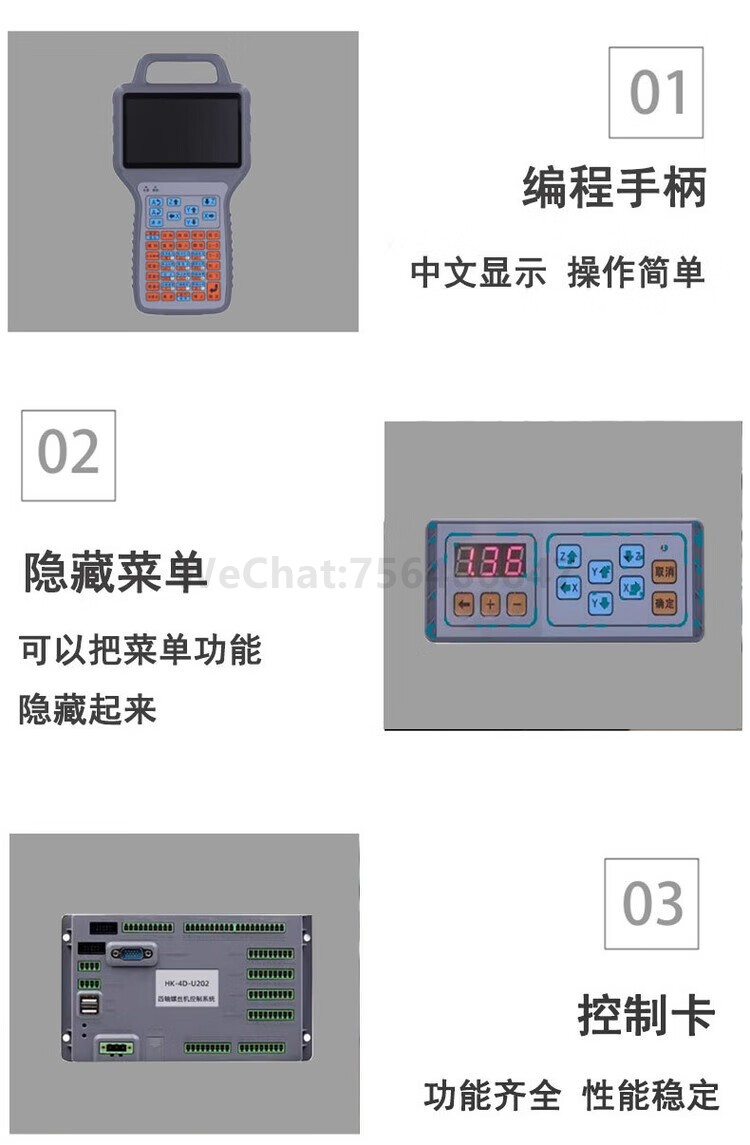

7、支持隐藏菜单功能；

8、支持轨迹滞后开胶功能和提前关胶功能，解决起点和终点堆胶问题。

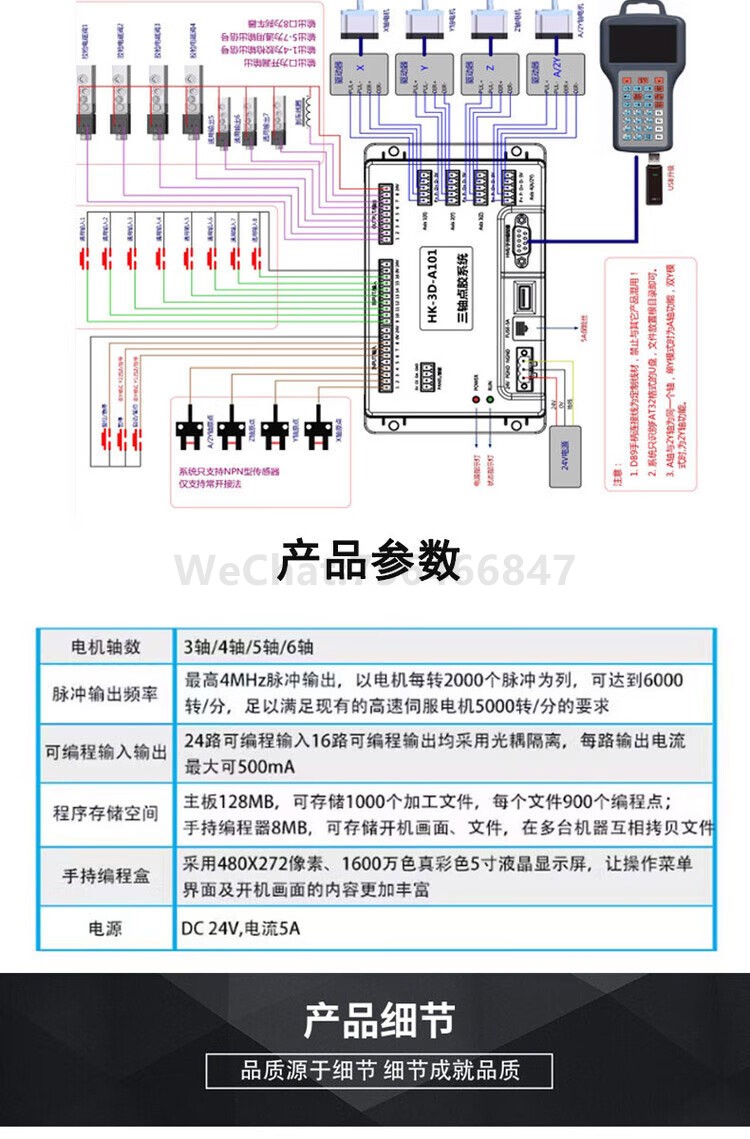

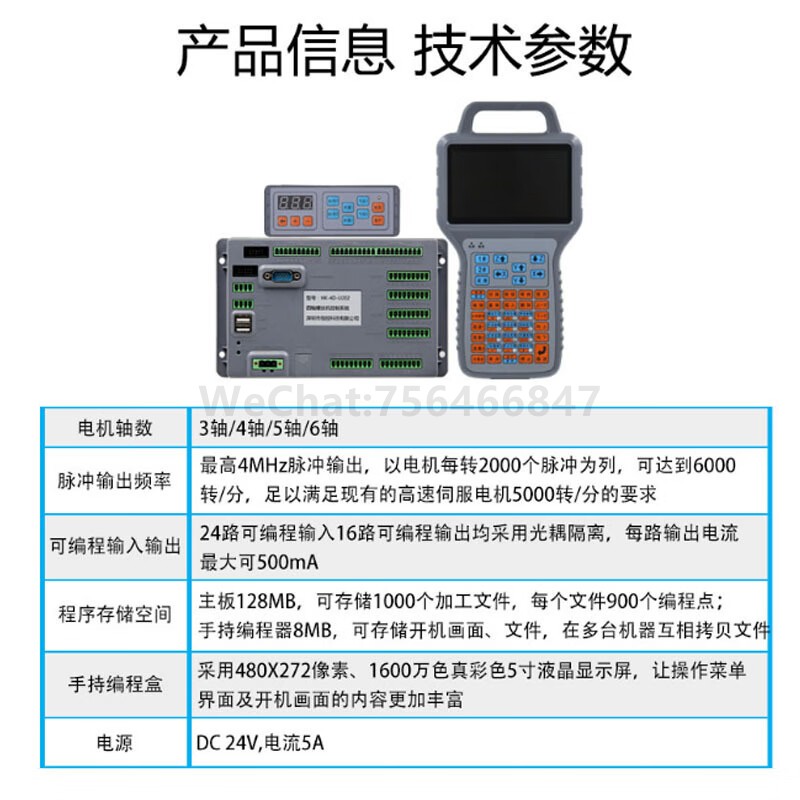

技术参数

电机轴数	3轴，支持3D直线及3D圆弧硬件插补运动
脉冲输出频率	最高频率4MHz，加减速速度刷新时间0.1mS
可编程输入输出	12路通用输入，6路通用输出
专用输入输出	XYZ轴原点复用信号输入，12路功能按键复用输入，一路点胶信号复用输出，一路刹车器控制信号复用输出
程序存储空间	150组加工文件，每组存1900个编程点
外部接口	一个U盘口

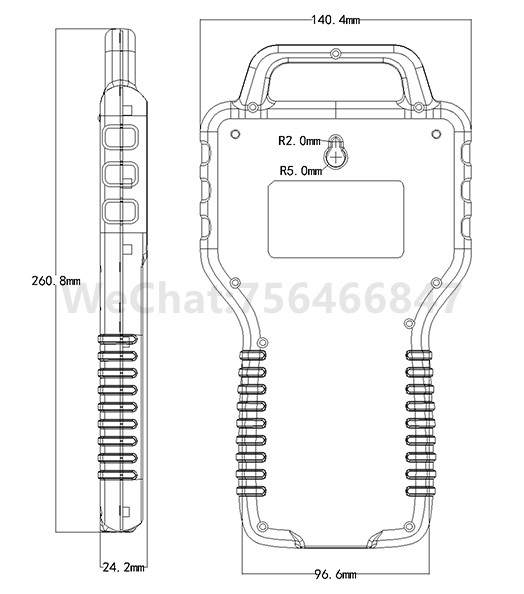

手持编程器	5寸真彩色液晶屏，分辨率480*272

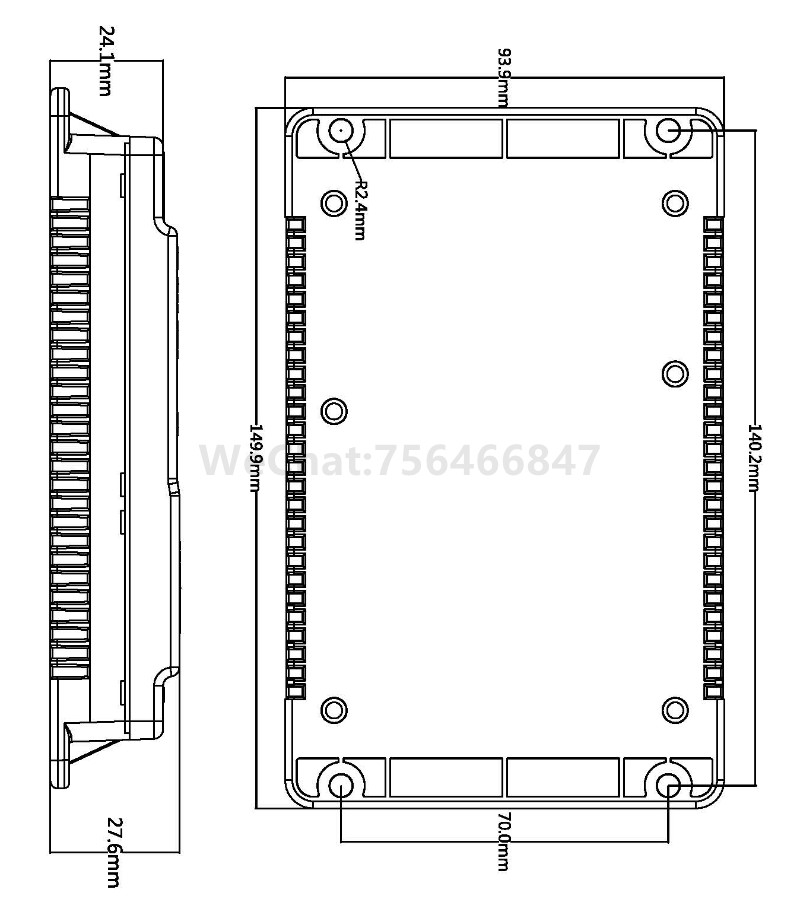

外形尺寸	150mm*94mm
电源	DC24V/2A
